DLYSFS Riekstiir klusa tipa vienas lodveida skrūves uzgriežņi, kas paredzēti SFS sērijas lodveida skrūvju komplektiem. Salīdzinot ar standarta lodveida skrūvju uzgriežņiem, SFS uzgriežņu struktūru bieži izvēlas, ja iekārtai nepieciešama kompakta uzstādīšanas vieta, vienmērīga darbība, zemāks darbības troksnis un stabila padeves veiktspēja.
DLY var piegādāt tikai SFS uzgriežņus vai nodrošināt atbilstošus SFS lodīšu skrūvju komplektus ar skrūves vārpstu, uzgriezni, gala apstrādi un eksporta iepakojumu atbilstoši jūsu rasējumam vai pielietojuma prasībām.
Galvenais piegādes apjoms:
SFS klusie atsevišķie uzgriežņi, rezerves SFS uzgriežņi, SFS lodveida skrūvju uzgriežņi, saskaņoti skrūvju -uzgriežņu komplekti, vārpstas gala apstrāde un zīmēšana-, pamatojoties uz CNC iekārtām, automatizācijas iekārtām, lāzeriekārtām, iepakošanas iekārtām un kompaktām lineārās kustības sistēmām.

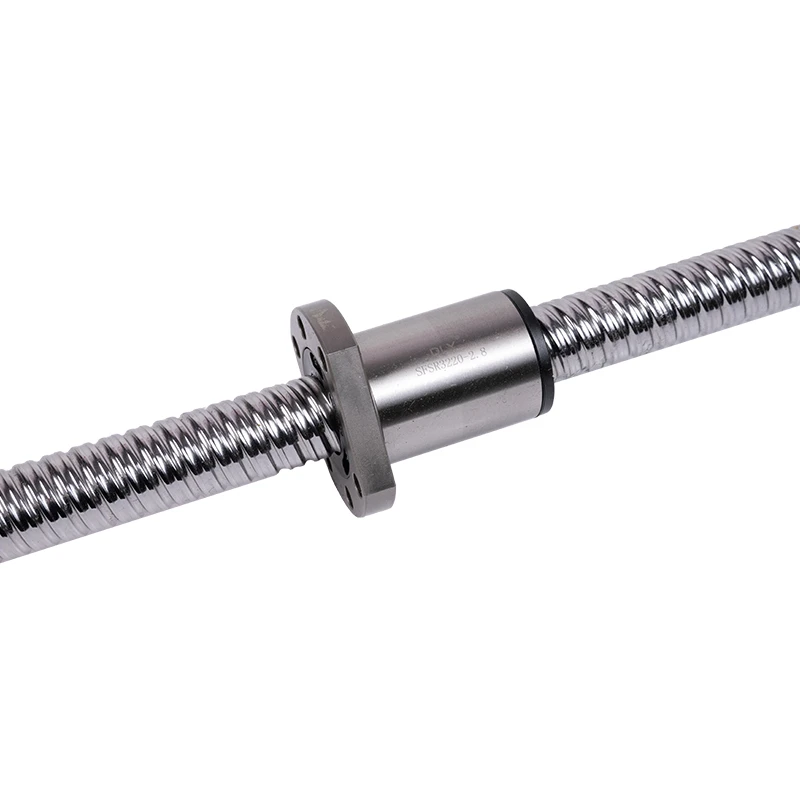

SFS lodveida skrūvju uzgrieznis saskaņots ar skrūves vārpstu kompaktiem lineārās kustības mezgliem.
SFS lodveida skrūvju komplektu var izmantot ar atbalsta blokiem un pielāgotu vārpstas gala apstrādi.
SFS uzgriezni var piegādāt atsevišķi vai saskaņot ar pilnu lodveida skrūvju komplektu.
SFS riekstu izstrādājumu specifikācijas
| Produkta nosaukums | SFS uzgriežņi / SFS lodveida skrūvju uzgrieznis / klusa tipa viens uzgrieznis |
| Atbilstoša skrūvju sērija | SFS sērijas lodveida skrūvju vārpsta |
| Parastie modeļi | SFS1205, SFS1210, SFS1605, SFS1610, SFS1616, SFS1620, SFS2005, SFS2010, SFS2020, SFS2505, SFS2510, SFS2525, SFS3210, SFS3220, SFS3220, SFS3220 SFS4020, SFS4040, SFS5010, SFS5020, SFS5050 |
| Skrūves diametra diapazons | 12 mm, 15/16 mm, 20 mm, 25 mm, 31/32 mm, 38/40 mm, 48/50 mm |
| Potenciālā pirkuma iespējas | 5 mm, 10 mm, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm, 50 mm |
| Riekstu materiāls | 20CrMo leģētais tērauds vai līdzvērtīgs lodveida uzgriežņu materiāls |
| Precizitātes pakāpe | C7 velmēts tips; C5 zemējuma tips pieejams atbilstoši prasībām |
| Piegādes metode | Tikai uzgrieznis, uzgrieznis ar skrūves vārpstu, SFS lodveida skrūvju komplekts, zīmējums{0}}balstīts pielāgots pasūtījums |
| Tipisks pielietojums | CNC iekārtas, lāzeriekārtas, automatizācijas pārneses ass, iepakošanas iekārtas, lineārie moduļi, pozicionēšanas galdi |
SFS Silent Type viena uzgriežņa sērijas izmēru tabula
SFS klusā tipa viena uzgriežņa sērijas izmēru tabula modeļa un montāžas apstiprināšanai.
Ātrā modeļa izvēles uzziņa
SFS uzgriežņi jāizvēlas atbilstoši skrūves diametram, svinam, uzstādīšanas vietai, slodzes prasībām un vajadzīgajam pārvietošanās ātrumam. Vienam un tam pašam diametram var būt dažādas pievada iespējas, tāpēc galīgais modelis ir jāapstiprina kopā ar skrūves vārpstu.
| Modeļu grupa | Galvenā iezīme | Tipisks lietojums |
|---|---|---|
| SFS1205 / SFS1210 | Mazs diametrs un kompakts uzgriežņa izmērs | Mazie pozicionēšanas galdi, gaismas automatizācija, kompakta padeves ass |
| SFS1605 / SFS1610 / SFS1616 / SFS1620 | Parastie kompaktie modeļi ar vairākām pievada iespējām | CNC palīgass, gravēšanas iekārtas, lāzeriekārtas, automatizācijas priekšmetstikliņi |
| SFS2005 / SFS2010 / SFS2020 | Līdzsvarota diametra, slodzes un ātruma iespējas | Iepakošanas iekārtas, pārneses ass, darbgaldu padeves sistēmas |
| SFS2505 / SFS2510 / SFS2525 | Lielāks uzgriežņu korpuss un svina iespējas vidējam aprīkojumam | Automatizācijas iekārtas, lineārie moduļi, atkārtota padeves kustība |
| SFS3210 / SFS3220 / SFS3232 | Piemērots ilgākam gājienam un lielākam barības pieprasījumam | Ilgstošas{0}}gājiena automatizācija, lāzera iekārtas, ātras pārsūtīšanas sistēmas |
| SFS4010 / SFS4020 / SFS4040 / SFS5010 / SFS5020 / SFS5050 | Liels diametrs un lielākas slodzes iespējas | Rūpnieciskās iekārtas, lielākas automatizācijas asis,{0}}lielas slodzes lineārās kustības sistēmas |
Ar ko SFS rieksti atšķiras?
Klusa tipa viena uzgriežņa dizains
SFS uzgriežņi ir paredzēti vienmērīgākai darbībai un zemākam trokšņa līmenim piemērotās lodīšu skrūvju sistēmās.
Kompakts uzstādīšanas izmērs
Uzgriežņa korpuss ir piemērots iekārtām, kur uzstādīšanas vieta ir ierobežota, bet joprojām ir nepieciešama stabila padeves kustība.
Vairākas potenciālā pirkuma iespējas
Modeļi ar 5 mm, 10 mm, 20 mm, 32 mm, 40 mm un 50 mm vadu var atbalstīt dažādas ātruma un braukšanas prasības.
Atbilstoša skrūvju{0}}uzgriežņu padeve
DLY var nodrošināt SFS uzgriežņus atsevišķi vai saskaņot tos ar SFS lodveida skrūvju vārpstām pirms nosūtīšanas.
SFS uzgriežņi pret citiem lodveida skrūvju uzgriežņiem
SFS riekstus nedrīkst sajaukt ar citiem riekstu veidiem tikai pēc izskata. Katrai uzgriežņu sērijai ir atšķirīgi montāžas izmēri, cirkulācijas struktūra un atbilstības prasības.
| Riekstu veids | Galvenā iezīme | Piemērota lietošana |
|---|---|---|
| SFS Rieksts | Klusa tipa viens uzgrieznis, kompakts izmērs, piemērots SFS skrūvju saskaņošanai | Kompakta padeves ass, automatizācija, vidēja{0}}līdz-ātra kustība |
| SFU uzgrieznis | Standarta atloka uzgrieznis, ko plaši izmanto vispārējos lodīšu skrūvju komplektos | Vispārējās CNC, automatizācijas, gravēšanas mašīnas |
| DFU uzgrieznis | Dubultā uzgriežņa struktūra labākai stingrībai un samazinātam aksiālajam klīrensam | Augstākas stingrības padeves sistēmas un atkārtotas pozicionēšanas asis |
| SFE uzgrieznis | Augsts svina uzgrieznis lielākam gājienam uz skrūves apgriezienu | Ātra padeve, ilga{0}}gājiena kustība, pārvietošanas aprīkojums |
| SCM uzgrieznis | Cilindrisks uzgriežņa korpuss bez standarta atloka struktūras | Ierobežota vieta-montāža vai pielāgota iekārtas struktūra |
Kā saskaņot SFS lodveida skrūves uzgriezni
SFS uzgrieznim parasti ir jāatbilst oriģinālajai SFS skrūves vārpstai. Pat ja divi uzgriežņi izskatās līdzīgi, tie var nedarboties pareizi, ja atšķiras skrūves diametrs, svins, lodītes diametrs, skrējiena profils vai vītnes virziens.
| Atbilstošs vienums | Kas jāapstiprina |
|---|---|
| SFS modelis | Piemēram, SFS1605, SFS2020, SFS3220, SFS4020 vai cita SFS modeļa marķējums. |
| Skrūves diametrs | Apstipriniet faktisko skrūves diametru, piemēram, 16 mm, 20 mm, 25 mm, 32 mm, 40 mm vai 50 mm. |
| Svins | Apstipriniet svina vērtību, piemēram, 5 mm, 10 mm, 20 mm, 32 mm, 40 mm vai 50 mm. |
| Riekstu izmēri | Pārbaudiet uzgriežņa ārējo diametru, atloka izmēru, uzgriežņa garumu, montāžas caurumu un eļļas atveres stāvokli. |
| Vītnes virziens | Apstipriniet labo{0}}vai kreiso-vītni atbilstoši mašīnas kustības virzienam. |
| Skrūves vārpstas stāvoklis | Ja nomaināt veco uzgriezni, pārbaudiet, vai skrūvju trase nav nodilusi, sarūsējusi vai bojāta. |
Tipiski pielietojumi
SFS lodveida skrūvju uzgriežņus galvenokārt izmanto lineārās kustības sistēmās, kur svarīgs ir kompaktais uzgriežņu izmērs, vienmērīga gaita un stabila padeves kustība. Galīgais modelis jāizvēlas atkarībā no ātruma, gājiena, slodzes, atbalsta metodes un uzstādīšanas vietas.
CNC iekārtas
Izmanto papildu padeves asīm, pozicionēšanas galdiem, gravēšanas iekārtām un kompaktajām darbgaldu konstrukcijām.
Lāzera iekārtas
Piemērots lāzergriešanas, lāzera marķēšanas un lāzergravēšanas iekārtām, kurām nepieciešama vienmērīga lineāra kustība.
Automatizācijas pārsūtīšanas ass
Lieto iekraušanas, izkraušanas, atlases{0}}un-novietošanas, šķirošanas un atkārtotas pārvietošanas sistēmās.
Iepakošanas mašīnas
Izmanto barošanai, stumšanai, pildīšanai, marķēšanai un citām atkārtotām lineārām kustībām.
DLY piegādes un kvalitātes atbalsts
DLY koncentrējas uz precīziem lineāro kustību komponentiem, tostarp lodveida skrūvēm, lodveida uzgriežņiem, lineārajām vadotnēm, lineārajām vārpstām, atbalsta blokiem un saistītām kustības daļām. SFS uzgriežņu pasūtījumiem mūsu komanda var palīdzēt apstiprināt modeli, uzgriežņu izmērus, skrūvju atbilstību un to, vai uzgrieznis jāpiegādā atsevišķi vai kopā ar jaunu skrūves vārpstu.
| Modeļa apstiprinājums | Apstipriniet SFS uzgriežņa modeli, skrūves diametru, vadu, uzgriežņa izmēru un stiprinājuma izmērus saskaņā ar zīmējumu vai paraugu. |
| Uzgrieznis-Tikai piegāde | Piegādājiet tikai SFS uzgriežņus, ja oriģinālo skrūves vārpstu var saskaņot un tā paliek lietojamā stāvoklī. |
| Atbilstoša asambleja | Nodrošiniet SFS skrūves vārpstu un uzgriezni kā saskaņotu lodveida skrūvju komplektu, lai nodrošinātu vienmērīgāku uzstādīšanu. |
| Beigu apstrāde | Atbalstiet BK/BF, FK/FF, EK/EF vai{0}}uz rasējumu balstītu vārpstas galu apstrādi, lai iegūtu pilnus mezglus. |
| Eksportēt iepakojumu | Pret-rūsas eļļa, aizsargājošs iesaiņojums un piemērots iepakojums starptautiskai piegādei. |
Vai nepieciešama palīdzība, lai apstiprinātu SFS uzgriezni?
Nosūtiet mums savu SFS uzgriežņa modeli, skrūves diametru, svinu, zīmējumu vai vecās uzgriežņa fotogrāfijas. DLY var palīdzēt pārliecināties, vai uzgriezni var piegādāt atsevišķi vai arī tas ir jāsaskaņo ar jaunu skrūves vārpstu.
WhatsApp:+86 166 0578 8856| E-pasts:dlyexport2@dlybearing.com
FAQ
Q1: Kas ir SFS rieksti?
SFS uzgriežņi ir klusā tipa vienas lodveida skrūves uzgriežņi, ko izmanto ar SFS sērijas lodveida skrūvju vārpstām. Tie ir izvēlēti kompaktai uzstādīšanai, vienmērīgai darbībai un stabilai lineārai kustībai.
Q2: Vai es varu iegādāties tikai SFS uzgriezni bez skrūves vārpstas?
Jā. DLY var piegādāt tikai SFS uzgriežņus. Tomēr uzgrieznim jāatbilst skrūves diametram, svinam, vītnes virzienam un sacīkšu ceļa stāvoklim. Rezerves pasūtījumiem ieteicams izmantot fotoattēlus vai rasējumus.
Q3: Vai SFS uzgriežņi ir aizstājami ar SFU uzgriežņiem?
Ne parasti. SFS un SFU uzgriežņiem ir dažādas konstrukcijas un montāžas izmēri. Pareizais uzgriežņa veids ir jāapstiprina atbilstoši skrūves modelim, uzgriežņu izmēriem un mašīnas struktūrai.
Q4: Kā es varu apstiprināt pareizo SFS uzgriežņa modeli?
Lūdzu, norādiet veco uzgriežņa marķējumu, skrūves diametru, svinu, uzgriežņu fotoattēlus, montāžas izmērus vai tehnisko rasējumu. Ja skrūves vārpsta ir nodilusi, piemērotāks var būt pilnīgs nomaiņas komplekts.
Q5: Vai DLY var nodrošināt SFS lodīšu skrūvju komplektus?
Jā. DLY var nodrošināt SFS uzgriežņus, SFS skrūvju vārpstas, saskaņotus skrūvju -uzgriežņu komplektus, vārpstas gala apstrādi un eksporta iepakojumu atbilstoši jūsu rasējumam vai pielietojuma prasībām.
Q6: Kādiem lietojumiem ir piemēroti SFS uzgriežņi?
SFS uzgriežņus izmanto CNC iekārtās, automatizācijas iekārtās, lāzeriekārtās, iepakošanas iekārtās, kompaktajos lineārajos moduļos un pozicionēšanas tabulās.
